Установленная мощность линий — 11.5 кВт.;
Скорость прокатки — 30 м. пог./мин.;
Цикл производства листа 2 м – 4 сек
АСУ изготовлена на элементной базе Omron (Япония).
Точность измерения ±1 мм на 3 м изделия.
Вес комплекта —7000 кг;
Обслуживающий персонал — 1 чел.;

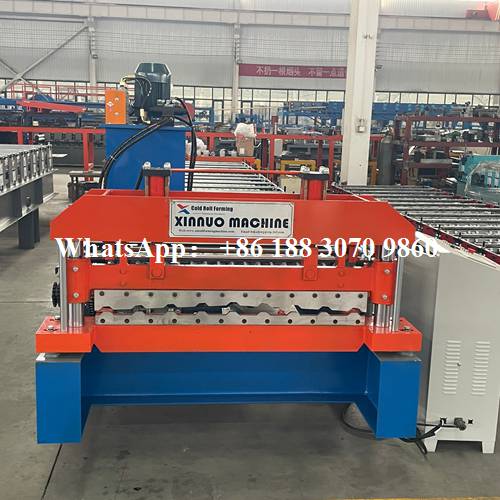

Профилегибочная линия для кровельных и стеновых листов
Профессиональное оборудование для стабильного и точного производства профилированного листа.
Подходит для различных типов профиля и может быть адаптировано под задачи заказчика.
Станок для производства профлиста представляет собой автоматическую линию холодного профилирования.
Формирование металла происходит поэтапно через систему роликов, что обеспечивает точную геометрию профиля и стабильное качество продукции.
Производственный процесс включает подачу материала, формовку, резку и прием готового листа.

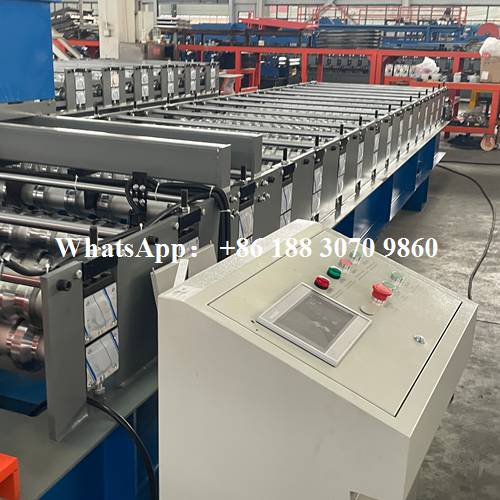

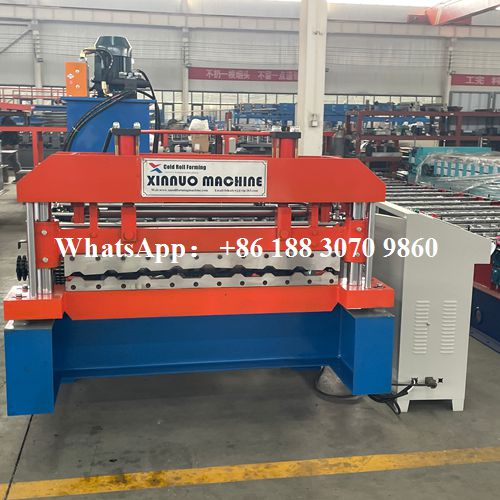

Гидравлическая резка
Точная и чистая обработка без деформации профиля
Высокая скорость производства
Стабильная работа оборудования
Точная геометрия профиля
Надежная гидравлическая система
Простое управление
Длительный срок службы

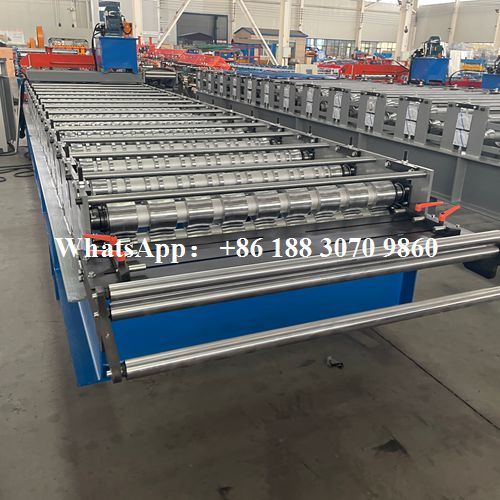

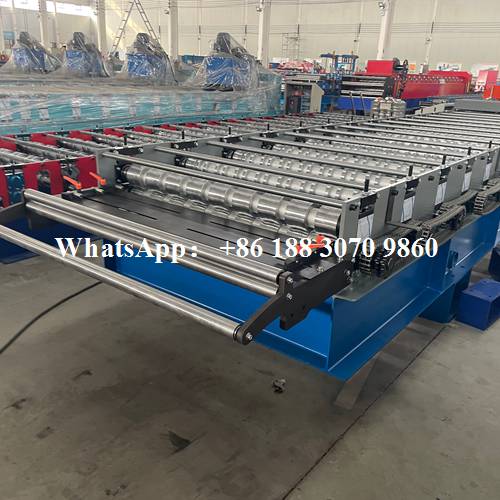

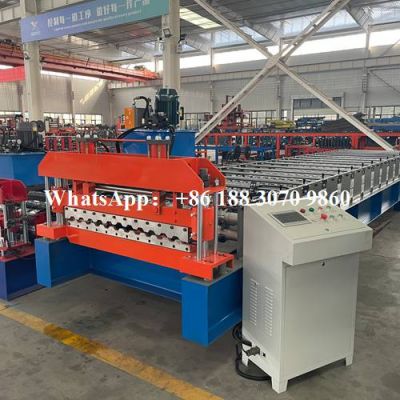

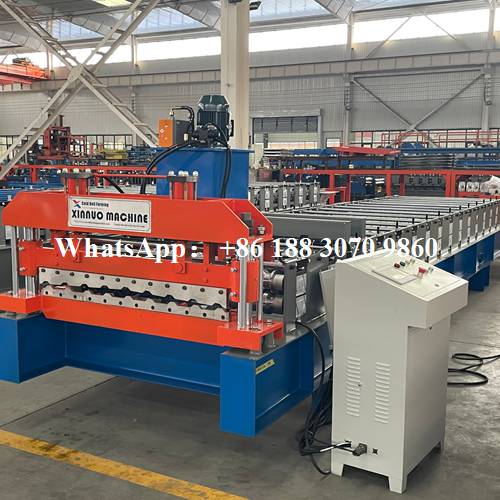

Общий вид линии
Рациональная конструкция и компактное размещение
Основные параметры оборудования приведены ниже.
| линия профилирования листового металла Профлист c18 | ||
| 1 | Режим работы оборудования | Автоматический |
| 2 | Режим передачи | серводвигатель |
| 3 | Габаритные размеры(Д.Ш.В),mm | около 57800mmx1700mmx1900mm |
| 4 | Количество клетей | 11 роликов |
| 5 | Ширина ленты, мм | 1250 |
| 6 | Толщина ленты, мм | 0.3-0.8 |
| 7 | Установленная мощность | 4.0кВт |
| 8 | Мощность гидронасосной станции | 4.0кВт |
| 9 | Вес линии | около 3.8т. |
| 10 | роликовые материалы | 45 # сталь,термообработка |
| 11 | Материал лезвия | толстое лезвие CR12, термообработка |
| 12 | Материал валы стали | Высококачественная сталь 45# |
| 13 | Диаметр валы | Ф70мм,45 # высококачественная сталь |
| 14 | Рабочее напряжение машины | 380 вольт,50 герц, 3 фаза |
| 15 | САУ | Delta,aнглийский и русский язык |
| 16 | Срок изготовления | 25-35 дней |

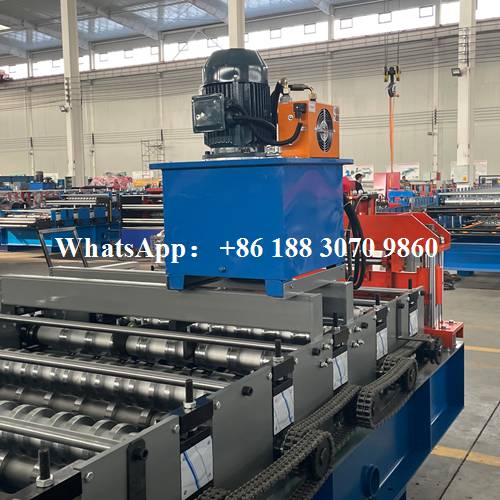

Гидравлический масляный бак
Обеспечивает стабильное давление и надежную работу системы
Оборудование используется для производства различных видов профлиста.
Кровельные листы
Стеновые панели
Промышленные здания
Складские комплексы
Металлоконструкции

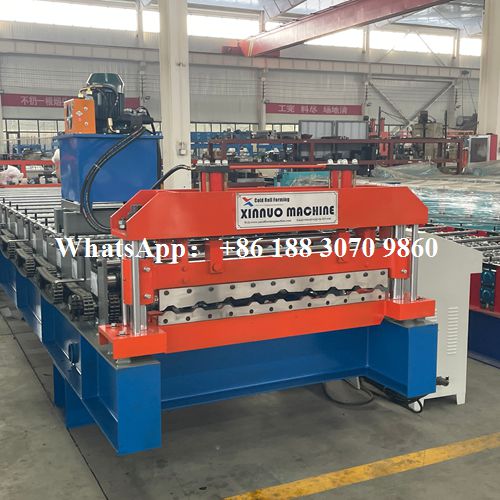

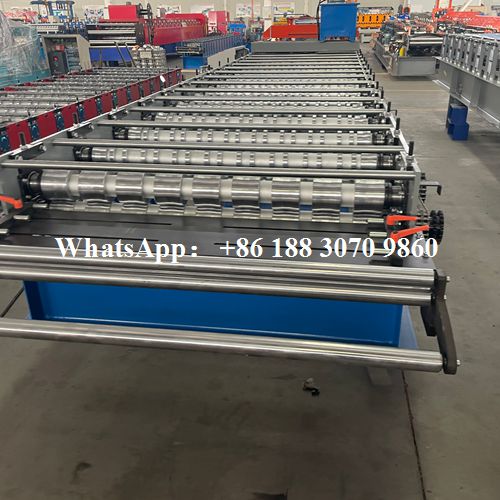

Формовочный станок
Высокая точность прокатки и долговечные ролики
Оборудование может быть адаптировано под требования клиента.
Настройка параметров
Изменение конструкции линии
Выбор компонентов
Полная техническая поддержка
Мы являемся производителем с более чем 30-летним опытом в области холодного профилирования.
Наше оборудование успешно работает в России, Казахстане, Узбекистане и других странах СНГ.
Xinnuo Machinery Co., Ltd., established in 1995, is a subsidiary of Hebei Xinnuo Roll Forming Machine Co., Ltd., previously known as Botou Huayu Roll Forming Machine Factory. We focus on the design, manufacturing, and sales of cold-formed machinery, offering a broad range of high-performance equipment.
Our star product, the sandwich panel production line, is one of our most popular machines and has been exported to countries across the globe. Renowned for its high efficiency and versatility, this machine is key in the production of insulated panels used in various industries. Our commitment to innovation is reflected in the over ten patents we hold, and our recognition as a National High-Tech Enterprise further solidifies our reputation as an industry leader.
